| 類型 |
接點 材質 |
柱塞的種類 | 高度 | 動作力(OF) | 柱塞的顏色 | 袋裝 | |||
|---|---|---|---|---|---|---|---|---|---|
| 無接地端子 | 最小包裝單位 | 有接地端子 | 最小包裝單位 | ||||||
|
B3W-1000 系列 |
鍍銀 |
平型
|
4.3mm | 最大1.57N {160gf} | 白色 | B3W-1000 | 100個 | B3W-1100 | 100個 |
| 最大2.26N {230gf} | 黃色 | B3W-1002 | B3W-1102 | ||||||
| 5.0mm | 最大1.57N {160gf} | 白色 | B3W-1020 | --- | |||||
| 最大2.26N {230gf} | 黃色 | B3W-1022 | --- | ||||||
|
凸型
|
7.3mm | 最大1.57N {160gf} | 白色 | B3W-1050 | B3W-1150 | ||||
| 最大2.26N {230gf} | 黃色 | B3W-1052 | B3W-1152 | ||||||
注.訂購數量必須為100個的整數倍。

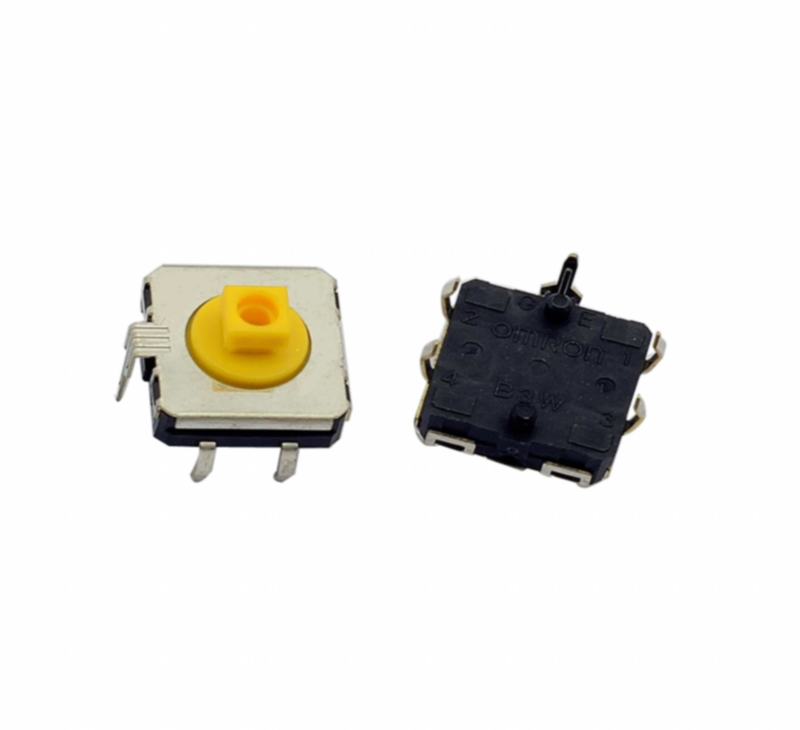

12mm方形| 類型 |
接點 材質 |
柱塞的種類 | 高度 | 動作力 (OF) | 柱塞的顏色 | 袋裝 | |||
|---|---|---|---|---|---|---|---|---|---|
| 無接地端子 | 最小包裝單位 | 無接地端子 | 最小包裝單位 | ||||||
|
B3W-4000 系列 |
鍍銀 |
平型
|
4.3mm | 1.96N {200gf} | 白色 | B3W-4000 | 100個 | B3W-4100 | 100個 |
| 3.43N {350gf} | 黃色 | B3W-4005 | B3W-4105 | ||||||
|
凸型
|
7.3mm | 1.96N {200gf} | 白色 | B3W-4050 | B3W-4150 | ||||
| 3.43N {350gf} | 黃色 | B3W-4055 | B3W-4155 | ||||||
注.訂購數量必須為100個的整數倍。
■ 額定值/性能
| 額定值（阻性負載） | DC3～24V 1～50mA | |
| 最小適合負載（參考值） | DC1V 10μA | |
| 使用環境溫度 | -25～+70℃ 60%RH以下（無結冰、無凝露） | |
| 使用環境濕度 | 35～85%RH（+5～+35℃） | |
| 接點結構 | 1a（常開接點） | |
| 接觸電阻（初始值） | 100mΩ以下 | |
| 絕緣電阻 | 100MΩ以上（DC250V絕緣電阻計） | |
| 耐電壓 | AC500V 50/60Hz 1min | |
| 震蕩時間 | 5ms以下 | |
| 振動 | 誤動作 | 10～50Hz 雙振幅1.5mm |
| 沖擊 | 耐久 | 最大1,000m/s2 |
| 誤動作 | 最大100m/s2 | |
| 壽命 |
B3W-1000系列：100萬次以上（1.57N型）、30萬次以上（2.26N型） B3W-4000系列：300萬次以上（1.96N型）、100萬次以上（3.43N型） |
|
| 重量 | 6mm方形：約0.3g、12mm方形：約1g | |
| 保護結構 | IEC IP67 | |
| 洗凈 | 可 | |
|
||||||||||
|
|
||||||||||
|
||||||||||
|
|
||||||||||
注.上述外形尺寸圖中，未注公差為±0.4mm。開關本體上沒有標明端子編號。 |
||||||||||
|
||||||||||
|
|
||||||||||
|
||||||||||
|
|
||||||||||
|
||||||||||
|
|
||||||||||
|
||||||||||
|
|
||||||||||
|
||||||||||
|
